Warmte opslag
Bij het woord batterij denk je direct aan opslag van elektriciteit. Maar het opslaan van warmte is ook een batterij. Dit is dan beschikbaar voor centrale verwarming of voor uw sanitair douche water.
Er zijn globaal 2 mogelijkheden om hitte toe voegen aan een tank. Via de verbranding van hout of door de elektriciteit van de zon te gebruiken. De zon kan gebruikt worden om water direct te verwarmen of via elektriciteit aan verwarmingselementen.
De warmtepomp moet hier ook genoemd worden. Water kan hiermee opgewarmd worden tot maximaal 60 graden. Warmte elementen gaan tot 95 graden. Dus om veel hitte te kunnen opslaan is een thermisch element of een hout kachel noodzakelijk.
Temperatuur regeling

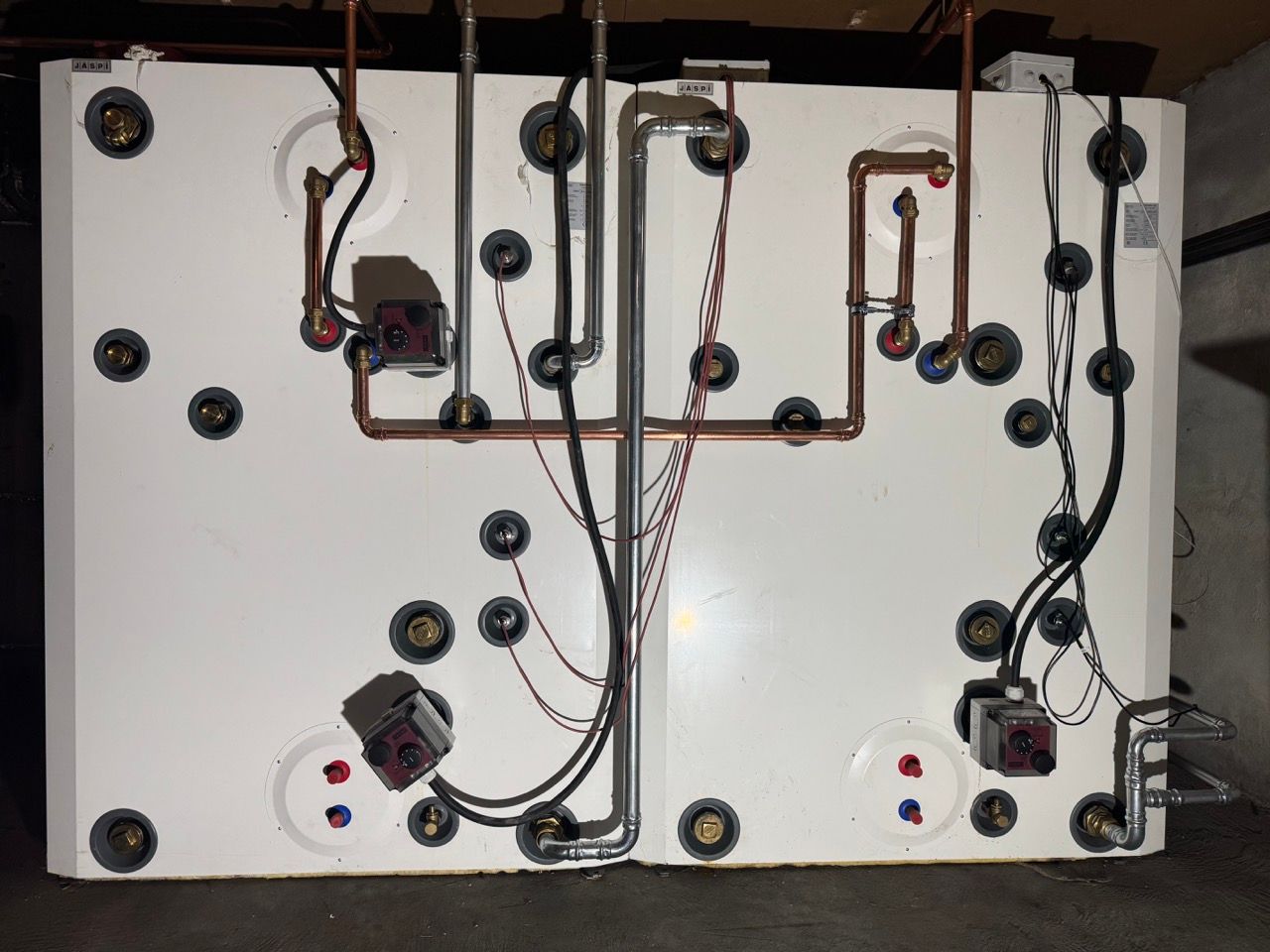

In de afbeelding hieronder zijn er 3 thermische elementen en 4 actieve temperatuur sensoren.
Het koude water komt de tank spiralen binnen vanaf de rechterkant en het stroomt dan door de 2 spiralen in de beide tanks. Dit zorgt ervoor dat het water opwarmt zodat het gereed is voor douchen of keukengebruik.
De temperatuur sensors (rood, blauw, oranje en green) meten hoeveel de water batterij gevuld is. Bedenk dat een thermische batterij in warmte lagen gevuld wordt waarbij de warmste laag bovenin zit.
De grafiek toont dat de bovenkant van de buffer eerst opgewarmd wordt (rood), dan volgt iets later het onderste deel (blauw).
Deze twee buffers zijn in serie geschakeld. Daarom volgt de top van de tweede tank iets later (geel) en als laatste de bodem van tank 2 (groen).
Deze grafiek toont hoe de water batterij opwarmt als er sprake is van een water circulerende warmtebron zoals een hout kachel.
Deze grafiek toont een buffertank die verwarmt wordt door thermische elementen.
Er zit een thermische element (nr 1) bovenaan in de linker tank zodat we snel water kunnen opwarmen voor douche/keuken (rood).
Omdat hij bovenin de tank zit warmt het onderste gedeelte niet op (blauw).
In de tweede buffer is er 1 element dat zich onderaan in de tank bevindt. Dit resulteert in de opwarming van de gehele tank (oranje en groen).
Je ziet wat kleine schokken in de grafiek. Dit zijn de momenten dat er gedouched wordt.
Het is belangrijk om een thermische batterij te ontwerpen voor zijn specifieke gebruik. Aangezien elk huis verschillende behoeftes heeft is een maatwerk ontwerp noodzakelijk.
Als de zonnepanelen teveel elektriciteit opwekken dan worden automatisch de elektrische elementen aangezet. Dit omdat elektriciteit terugleveren binnenkort niets meer oplevert.
Afhankelijk van de hoeveelheid elektriciteit die over is worden een aantal thermische elementen ingeschakeld.
Bij Be-Offgrid regelen we de computer in afhankelijk van de energie bronnen die u heeft. Heeft u een elektrische accu, wat voor weer wordt het, heeft u een houtkachel die water verwarmt of heeft u een generator die stroom levert. Afhankelijk van wat het huis nodig heeft bepaald de computer of en welke thermische elementen aangezet worden.
Wij configureren uw huis beheer systeem naar uw wensen en we zorgen ervoor dat u op uw telefoon kunt zien wat uw huis doet en dat kan wijzigen als u dat wilt.
Onze slogan is "energie in eigendom". Geheel zelfstandig zijn is wat ons motiveert.
Andere elementen in een zelfstandig energie systeem!
Zonnepanelen om kilowatts te oosten van de zon.
Inverters en elektrische batterijen. Die zijn er ook voor zeer koude omgevingen waarbij de temperatuur tot -40 celsius daalt. Dit is een 3 fase systeem in parallel schakeling voor krachtstroom.

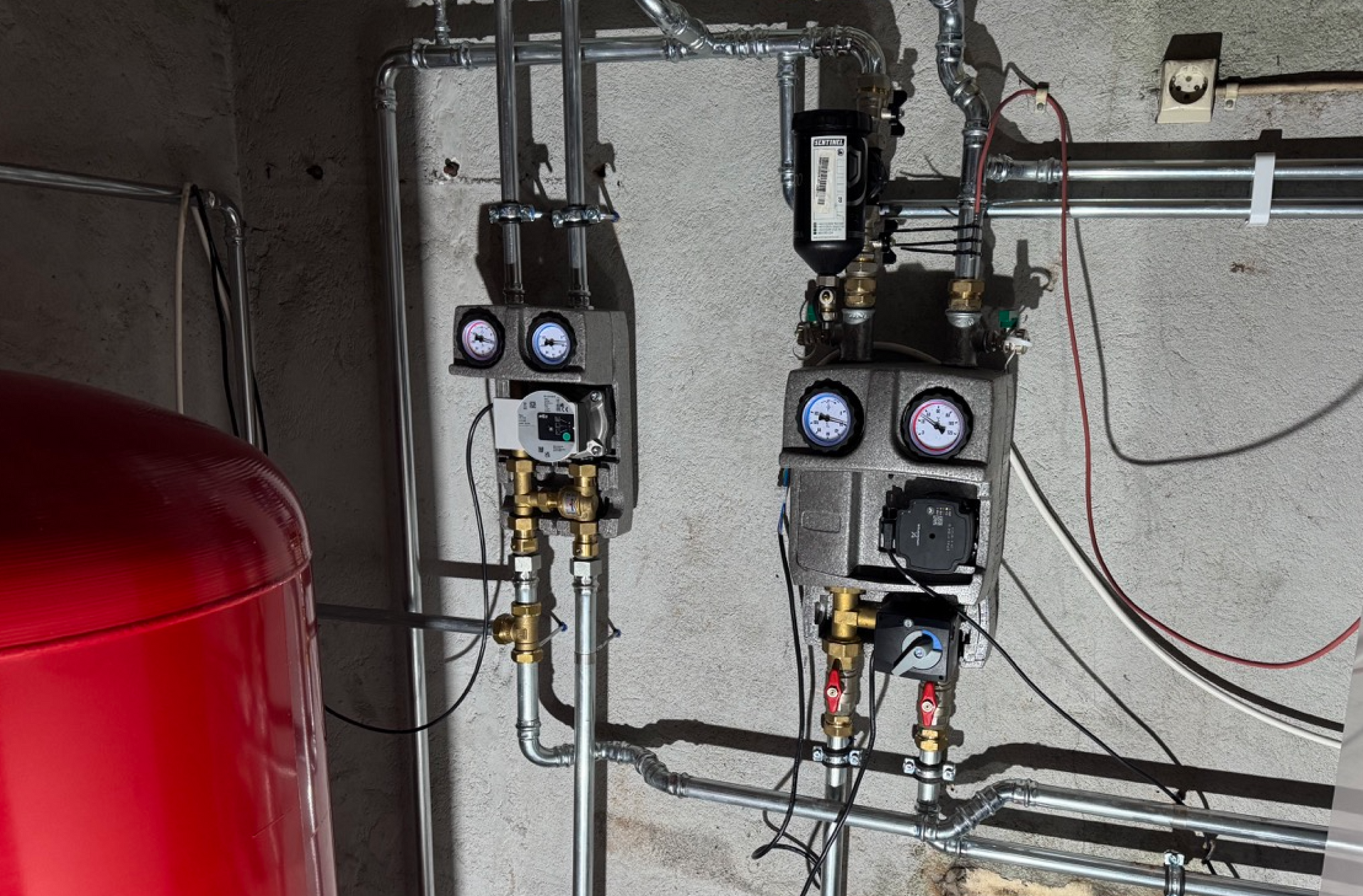

Pompen voor het verwarmen van de tanks en voor het vervoeren van de hitte van de tanks naar de radiatoren (of vloerverwarming). De computer gestuurde kleppen regelen het mixen van koud en warm water zodat de buffers langzaam ontladen worden.

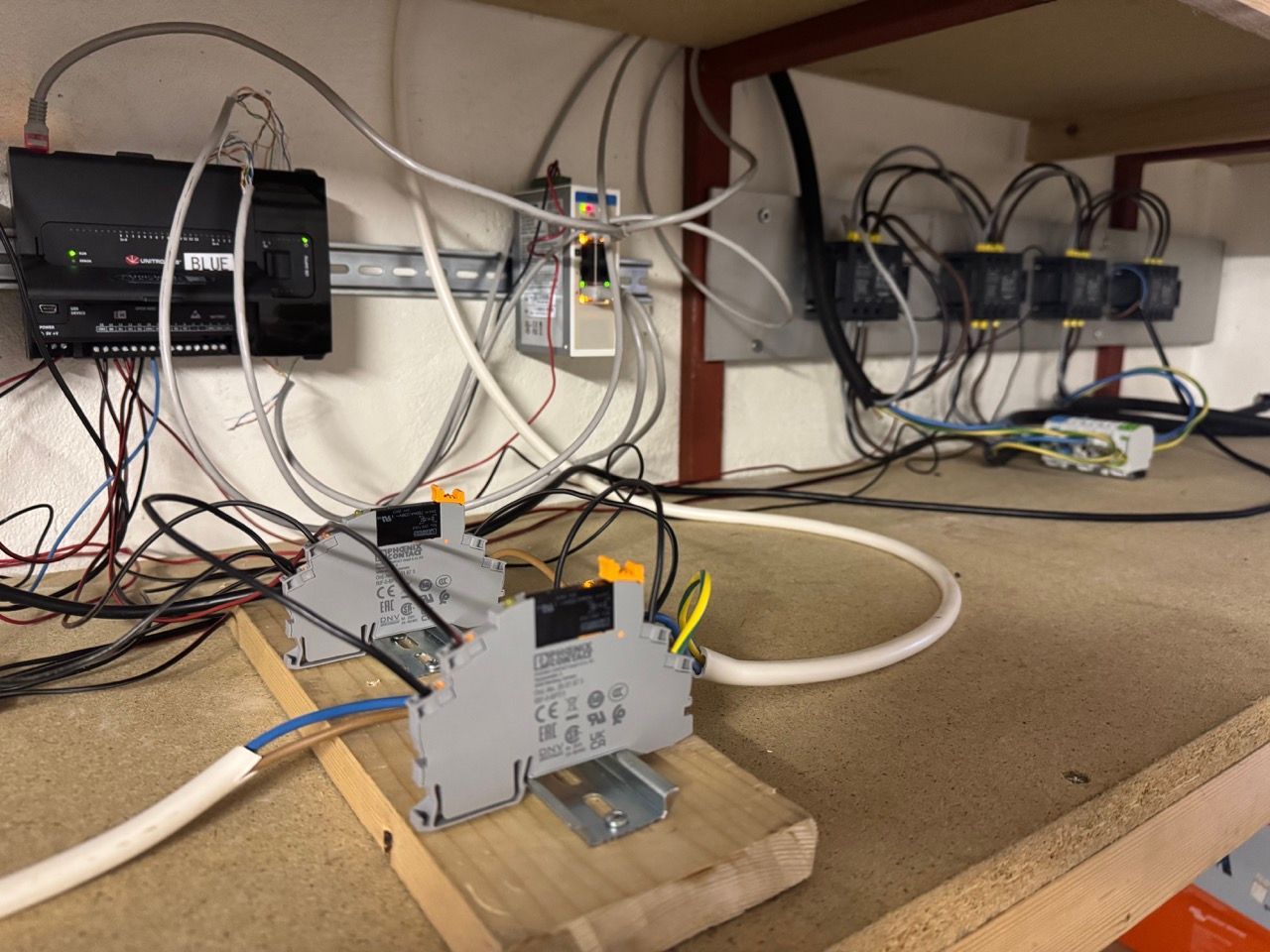

Computer en krachtige relais voor het schakelen van de thermische elementen. Dit is de hardware die u bedient en volgt vanaf uw telefoon. Dit zal weggewerkt zijn in een mooie metalen kast.
